Компания Lignatur AG предлагает в помощь проектировщикам подробную инструкцию, рабочую книгу Workbook, в которой можно найти ответы на все вопросы, касающиеся производства, статики, пожарной безопасности, тепло- и звукоизоляции, а также акустики помещений, вариантов узлов и монтажа.

Статика

Статика

Элементы кровли и перекрытия LIGNATUR обладают великолепными несущими способностями при неболь-шом собственном весе и минимальной высоте элементов. Благодаря этому, вам удастся реализовать проекты с боль-шими пролетами без опор и мешающих балок. ​ Даже если проект вам кажется нереали-зуемым, инженеры LIGNATUR сделают все невозможное возможным!

Подбор толщины

Подбор толщины

Определяйте размеры элементов LIGNATUR с помощью диаграммы проги-бов в книге LIGNATUR-WORKBOOK, рас-считав их с учетом желаемой длины про-лета и ожидаемых нагрузок.

Несущая способность

Несущая способность

Элементы LIGNATUR можно рассчиты-вать по европейски и швейцарским нормам. Точная рабочая высота элемен-тов LIGNATUR для однопролетной и мно-гопролетной балки должна определяться с учетом изгибающих моментов, перере-зывающих сил и предельных прогибов. Характеристики элементов LIGNATUR вы найдете в таблицах в книге LIGNATUR-WORKBOOK.  Впрочем, для того, чтобы подсчитать все это, проще всего прислать нам проект, и наши инженеры проделают все необхо-димые расчеты.

Опоры

Опоры

Элементы LIGNATUR можно комбиниро-вать практически с любыми строймате-риалами. Если у вас нет возможности положить элементы непосредственно на стену, LIGNATUR предлагает вашему вниманию многообразие узлов опирания. Некоторые из них представлены в книге LIGNATUR-WORKBOOK. Для статической проверки вы найдете также характери-стики различных типов опирания LIGNATUR.

Статический диск

Статический диск

Для создания статического диска воз-можны несколько вариантов: стальная затяжная лента, плиты ОСП, металли- ческие нагели LIGNATUR или стальные пластины. ​ Мы охотно окажем вам поддержку при расчете статического диска. ​ Для этого нужно: - выбрать подходящий тип создания статического диска; - связи, принимающие горизонтальные нагрузки (ветровые), стабилизация; - тип нагрузки и место приложения.

В помощь инженеру

В помощь инженеру

Подробную информацию о всех элементах Lignatur вы найдете в справочнике Workbook на сайте Lignatur.ch.

LIGNATUR

LIGNATUR - это швейцарский завод, который специализируется исключительно на изготовлении элементов кровли и перекрытий из древесины. Они позволяют с минимальными временными и трудозатратами смонтировать деревянные перекрытия, которые по праву могут считаться образцом эстетики и звукоизоляции. На сегодняшний день предприятие - лидер в Европе.

C 1997 года

1/15

РАСЧЕТ КОНСТРУКЦИИ
ПОД ПРОЕКТ

ТЕХНИЧЕСКАЯ ДОКУМЕНТАЦИЯ

БРОШЮРЫ LIGNATUR

LIGNATUR - это элемент, который объединяет в себе функции кровли и перекрытия, может без дополнительных опор перекрывать большие пролеты, значительно снижать уровень шума, улучшать акустику в помещении и проходить по пожарной безопасности даже по самым строгим нормам. Элемент, который поставляется уже с чистовой поверхностью и через который можно проводить инженерные коммуникации.



За время существования завода были реализованы десятки объектов по всей Европе: детские сады, школы, спортивные залы, бассейны, офисные здания, автосалоны, эксклюзивные частные дома и даже заводы! ​В каждом из этих объектов использовался свой элемент LIGNATUR, который не только придал интерьеру неповторимый вид, но и создал ежедневный комфорт при эксплуатации.



Элементы LIGNATUR изготавливаются из хвойных пород древесины. Ни для кого не секрет, что этот природный материал обладает великолепными прочностными и эстетическими характеристиками и даже оказывает благоприятное воздействие на состояние человека. По желанию заказчика поверхность перекрытия может обрабатываться УФ-составом, защищающим древесину от пожелтения при прямом попадании солнечных лучей, или белой глазурью.



Как правило, для зданий общественного назначения в элементах для улучшении акустики делается перфорация, она может быть абсолютно разной, овальной, круглой, прямоугольной формы в виде шлицев, разных размеров и располагаться с различной частотой и разбегом. Это не снижает эстетические характеристики, но значительно повышает акустические свойства. Достичь класса звукопоглощения А также можно при использовании высококачественных, протестированных абсорбентов.​



Изготавливаемые в заводских условиях элементы можно комбинировать со всеми широко распространенными строительными системами, применять в конструкциях из массива дерева и стали. ​



Особенность элементов LIGNATUR - большая жесткость конструкции. Требуемая высота конструкции LIGNATUR при тех же нагрузках сравнима с бетонным перекрытием.



Необходимые требования по тепло-, звукоизоляции и пожарной безопасности достигаются за счет выбора соответствующего типа изоляционного материала или утяжелителей, например, известково-песчаного кирпича, который закладывается в полости, либо за счет конструкции пола. Это также относится к классу пожароопасности конструкции REI 90  и коэффициентам звукоизоляции вплоть до Rw = 74 дБ и Ln,w = 42 дБ.





Возможно ли сделать из обычного перекрытия произведение искусств? - Да, если за дело берется команда LIGNATUR!

LIGNATUR-Kastenelement (LKE) имеют ширину поверхности 200 мм, лекгие по весу и просты в монтаже. Один погонный метр весит всего 7 кг, поэтому они великолепно подходят для использования при реконструкции здания. Максимальная длина элемента - 12 м, но по согласованию производитель может изготовить элемент большей длины. В зависимости от требований к перкрытию или кровле, высота элемента может составлять от 120 до 320 мм.

LIGNATUR Kastenelement для пролетов до 12 м изготавливаются в зависимости от требований к пожарной безопасности, звукоизоляции, звукопоглощению и теплоизоляции индивидуально под ваш объект.

LKE

LFE

LIGNATUR-Flächenelement (LFE) - идеальное решение для многоэтажных жилых, офисных зданий или школ. Эти элементы также часто используют для спортзалов и надстроек. Ширина их поверхности составляет 1000 мм, максимальная длина - 16 м, по согласованию с производителем могут изготавливаться элементы большей длины. В зависимости от требований к перкрытию или кровле, высота элемента составляет от 120 до 320 мм.

LIGNATUR-Flächenelement для пролетов до 12 м изготавливаются в зависимости от требований к пожарной безопасности, звукоизоляции, звукопоглощению и теплоизоляции индивидуально  под ваш объект.

Как происходит моделирование уникальных элементов перекрытия или кровли?  - Все зависит от технических требований и пожеланий заказчика.



Что такое элементы LIGNATUR?

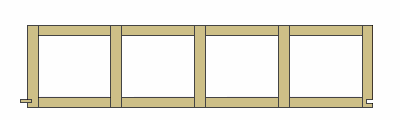

Стандартные элементы LIGNATUR имеют хорошую несущую способность на больших пролетах, производятся под класс огнестойкости REI 30 и имеют ровную поверхность.

Для увеличения класса огнестойкости до REI 90 у элемента увеличивают толщину нижней ламели.

Специальная вставка из минеральной ваты используется в элементах, где требования к огнестойкости REI60/EI30 (негорючий), или REI60/K260.

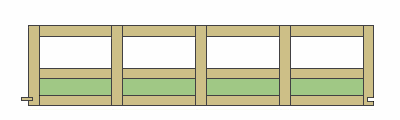

Улучшить звукоизоляцию можно с помощью засыпки из щебня или ...

… специально разработанной конструкцией "silence" для домов на нескольких семей.

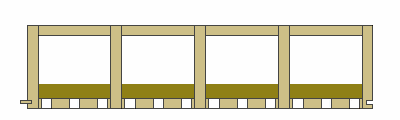

Элементы с перфорацией и абсорбирующими вставками превратят вашу комнату в концертный зал.

В межэтажных перекрытиях, например школ, мы сочетаем все необходимые функции: статика, огнестойкость, финишный вид поверхности, звукоизоляция и акустика.

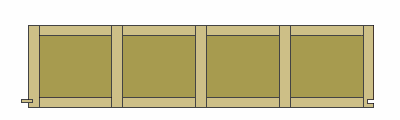

Элементы, которые будут использоваться в кровле, заполняются теплоизоляционным материалом.

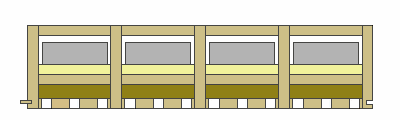

Элементы с теплоизоляцией можно также отлично сочетать с акустикой.

При создании уникальной конструкции кровли или перекрытия за основу берутся 2 элемента LIGNATUR:
